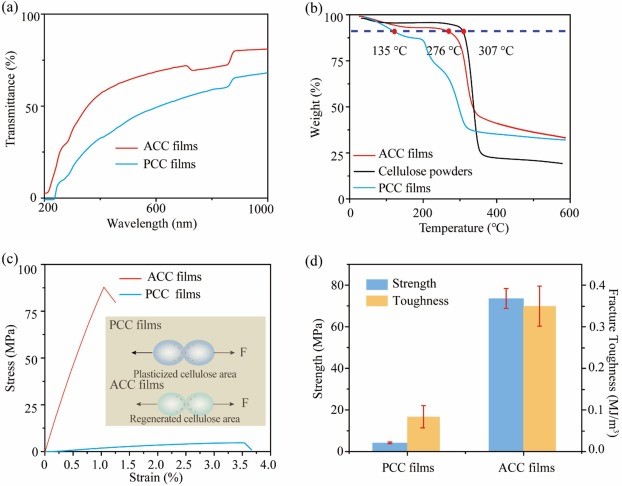

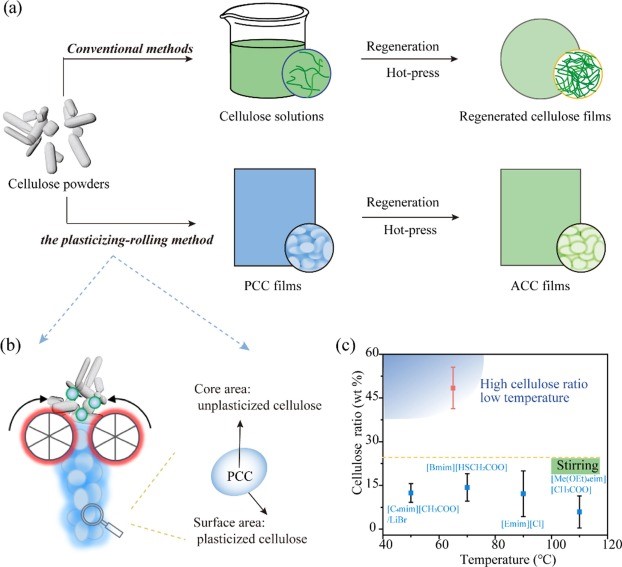

高效成形纤维素是解决不可降解塑料造成的严重环境问题的有前景的解决方案。在此，我们提出了一种増塑-辊压方法来成形纤维素，该方法具有纤维素占比高（50wt%）和成形温度低（65°C）的优势。增塑剂（BmimCl和LiCl）使纤维素均匀增塑，而辊压产生的剪切作用破坏了纤维素的晶体区域，两者都增加了纤维素分子链的流动性。SEM图像和XRD分析显示，制备的薄膜均为纤维素复合材料，核心区域为I型纤维素，表面区域为II型纤维素。纤维素复合材料薄膜具有高透明度(81%)、高拉伸强度(73.6±4.8MPa)和优异的热稳定性。本文还讨论了纤维素复合材料薄膜的结构和性能之间的关系，并提出了一种颗粒-基质复合模型来分析纤维素复合材料薄膜的高透明度。总之，所提出的方法具有大规模高效生产高性能纤维素材料的潜力。

文章访问链接：https://www.sciencedirect.com/science/article/pii/S1359835X22001580?via%3Dihub
