针刺C/C复合材料因其优异的耐高温性能、低成本、高层间性能等优点，被广泛用于航空航天等领域需要服役于极端环境的部件中。但由于其工艺复杂，材料离散性大，难以从工程经验上预测拉伸性能，尤其是拉伸强度。而现有模拟手段往往建模复杂，需要事先进行一系列试验以获得相关参数，难以达到预测的效果。

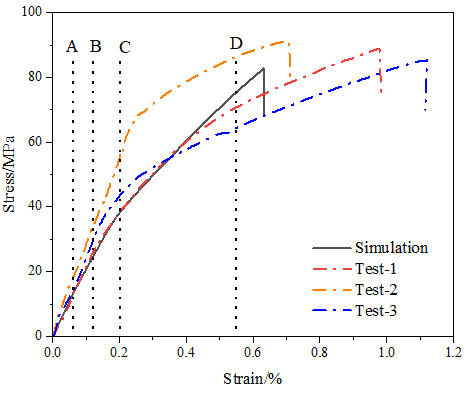

   本文考虑无纬布层、网胎层、针刺纤维束、界面及孔隙，建立了针刺C/C复合材料代表性体积单元有限元模型，其中，通过两步法考虑了孔隙影响并得到子区域的力学性能，通过ABAQUS UMAT及周期性边界条件模拟材料的损伤起始、演化与失效，预报了材料的面内拉伸强度，与试验结果吻合较好。同时模拟结果表明，损伤主要发展于针刺孔附近，而无纬布层受载方向的纤维损伤是导致应力下降的主要原因，网胎及垂直加载方向的无纬布层则影响应力应变趋势，即非线性程度。针刺C/C复合材料中界面相对较弱，导致针刺纤维束脱离整体结构，最终损伤与应力-应变响应与带孔板结果相近，同时针刺纤维束发生Z向变形，将一定程度影响相关子区域的应力分布。

文章访问链接：https://fhclxb.buaa.edu.cn/cn/article/id/7b4fbc73-f247-46eb-ae3b-a1345662ffe0?viewType=HTML
